Galaxis'SPC ABS Anti-Riot-Helm-Spritzgussformwurde für Hersteller entwickelt, die eine konsequente Helmschalenproduktion mit PC- und PC+ABS-Materialien anstreben. Mit einem integrierten konkaven Einsatz mit einer Kavität, vorgehärtetem P20/718H-Stahl, Hohlraumpolierung Ra 0,8 und einer theoretischen Lebensdauer von 300.000–500.000 Schüssen ist die Form für eine stabile und wiederholbare industrielle Produktion ausgelegt.
Die Herstellung von Schutzhelmschalen erfordert mehr als nur die Formgebung von thermoplastischem Material. Die Spritzgussform muss die Maßhaltigkeit beibehalten, die Gleichmäßigkeit der Schalenwände kontrollieren, wiederholtem Einspritzdruck standhalten und eine zuverlässige Entformung über lange Produktionszyklen hinweg ermöglichen. PC und PC+ABS werden häufig für Anwendungen ausgewählt, bei denen Schlagfestigkeit und Strukturfestigkeit wichtig sind und die Formenkonstruktion einen entscheidenden Teil des Herstellungsprozesses darstellt.
Inhaltsverzeichnis
- Warum ist das Design von Helmformen wichtig?
- Was ist die Schlüsselstruktur einer PC-ABS-Helmform?
- PC-ABS-Anti-Riot-Helm-Spritzguss-Spezifikationen
- Warum eignen sich PC und PC+ABS für die Helmschalenformung?
- Wie wirken sich Präzision und Haltbarkeit auf die Produktion aus?
- Wie wird die Form hergestellt und getestet?
- Was sollten Käufer vor der Bestellung prüfen?
- Wo kann die Form angewendet werden?
- Häufig gestellte Fragen
- Erhalten Sie eine maßgeschneiderte Formlösung
Warum ist das Design von Helmformen wichtig?
Eine Spritzgussform bestimmt direkt, wie genau eine Helmschale während jedes Produktionszyklus reproduziert wird. Bei Schutzausrüstung ist die Konsistenz besonders wichtig, da Abweichungen in der Geometrie, Wandstärke, Oberflächenqualität oder Entformung Auswirkungen auf die nachgelagerte Montage und Produktinspektion haben können.
Eine ausgereifte Helmform sollte ein stabiles Hohlraumprofil bieten und gleichzeitig den Einspritzdruck und die Kühlbedingungen steuern. Das Ziel besteht nicht nur darin, die richtige äußere Form zu erzeugen, sondern auch darin, die Wiederholbarkeit während der gesamten Produktionsdauer aufrechtzuerhalten.
- Dimensionskonsistenz:Trägt dazu bei, die vorgesehene Helm-Schalen-Geometrie beizubehalten.
- Einheitliches Formen:Unterstützt eine gleichmäßige Schalenwandbildung.
- Verschleißfestigkeit:Ermöglicht dem Werkzeug, wiederholten Produktionszyklen standzuhalten.
- Zuverlässiges Entformen:Reduziert die Möglichkeit von Beschädigungen oder sichtbaren Auswurfspuren.
- Oberflächenqualität:Ein polierter Hohlraum kann dazu beitragen, ein sauberes und gleichmäßiges Erscheinungsbild der Schale zu erzielen.
Untersuchungen zur Herstellung von Spritzgusshelmen haben außerdem kürzere Produktionszyklen, eine stabile Produktqualität und Schlagfestigkeit als wichtige Vorteile des Spritzgusses im Vergleich zu traditionelleren Formungsansätzen identifiziert.
Was ist die Schlüsselstruktur einer PC-ABS-Helmform?

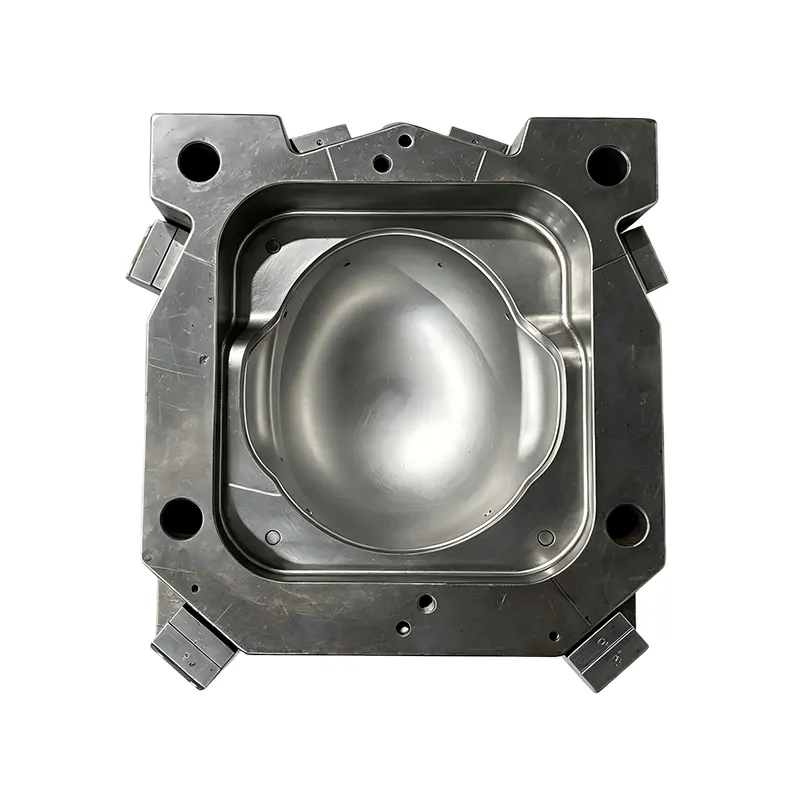

Die Form von Galaxy verwendet aIntegrierte konkave Einsatzstruktur mit einer Kavität. Diese Konfiguration eignet sich für die Herstellung der Außenschale von Schutzhelmen und bietet eine spezielle Hohlraumgeometrie zur Reproduktion des erforderlichen Schalenprofils.
Der Hohlraum besteht aus vorgehärtetem Formstahl P20 und 718H, während die Formbasis aus 45#-Kohlenstoffstahl besteht. Die Kombination soll die Verschleißfestigkeit der Kavität mit der Gesamtsteifigkeit der Formbasis während des Einspritzens in Einklang bringen.
Konfiguration mit einer Kavität
Durch das Design mit nur einer Kavität kann sich die Aufmerksamkeit der Techniker weiterhin auf die genaue Reproduktion der Helmschale konzentrieren. Es kann auch den Formenausgleich und das Produktionsmanagement vereinfachen, wenn das Produkt eine relativ große projizierte Formfläche erfordert.
Vorgehärteter Hohlraumstahl
P20 und 718H sind etablierte Formstahloptionen für Industriewerkzeuge. Ihr Einsatz in der Kavität bietet eine praktische Grundlage für die wiederholte Produktion, insbesondere wenn die Form über einen längeren Zeitraum in Betrieb sein soll.
Feinpolieren von Hohlräumen
Die Kavität wird durch mehrstufiges Polieren bearbeitet, um eine Oberflächengüte von Ra 0,8 zu erreichen. Eine kontrollierte Hohlraumbearbeitung trägt dazu bei, offensichtliche Bearbeitungsspuren auf der geformten Schale zu reduzieren und sorgt für ein saubereres Erscheinungsbild.
PC-ABS-Anti-Riot-Helm-Spritzguss-Spezifikationen
Die folgenden Parameter fassen die Kernkonfiguration zusammen, die für die Helmschalenform von Galaxy beschrieben wird. Die tatsächlichen Formabmessungen, das Läuferdesign, das Kühllayout und die Anforderungen der Spritzgießmaschine können entsprechend dem Helm-CAD-Modell und den Produktionsanforderungen des Kunden angepasst werden.
| Parameter | Spezifikation | Produktionsvorteil |
|---|---|---|
| Geformtes Produkt | Außenschale des Anti-Riot-Helms | Entwickelt für die spezielle Schalenproduktion |
| Materialkompatibilität | PC und PC+ABS | Unterstützt gängige Optionen für technische Thermoplaste |
| Hohlraumstruktur | Integrierter konkaver Einsatz mit einer Kavität | Stabile Kavitätengeometrie und kontrollierte Formung |
| Hohlraumstahl | P20 / 718H vorgehärteter Stahl | Gute Verschleiß- und Verformungsbeständigkeit |
| Formbasis | 45# Kohlenstoffstahl | Bietet strukturelle Steifigkeit |
| Hohlraumoberflächenfinish | Feinpolieren Ra 0,8 | Unterstützt glatte und saubere Schalenoberflächen |
| Theoretische Lebensdauer | 300.000–500.000 Schüsse | Unterstützt lange Produktionszyklen |
Warum eignen sich PC und PC+ABS für die Helmschalenformung?
Die Materialauswahl beeinflusst das Formdesign, die Verarbeitungsbedingungen, die Kühlanforderungen, das Schrumpfverhalten und die Leistungsmerkmale der fertigen Schale. PC bietet eine hohe Schlagfestigkeit und Hitzebeständigkeit, während PC+ABS die Eigenschaften von Polycarbonat mit den Verarbeitungs- und Oberflächenvorteilen von ABS kombiniert.
Aus diesem Grund sollten Hersteller die genaue Harzqualität bestätigen, bevor die Form in die endgültige Konstruktion geht. Unterschiedliche Qualitäten können unterschiedliche Fließeigenschaften, Schrumpfverhalten, Verarbeitungstemperaturen und Zusatzstoffe aufweisen.
Eine geeignete Form sollte daher auf der Grundlage des vom Kunden bestätigten Materials entworfen werden, anstatt PC und PC+ABS als völlig austauschbare Materialien zu behandeln. Die Materialbestätigung während der Entwurfsphase kann dazu beitragen, spätere Änderungen zu reduzieren und die Produktionsstabilität zu verbessern.
Checkliste zur Materialauswahl
- Bestätigen Sie die genaue PC- oder PC+ABS-Harzsorte.
- Überprüfen Sie die vom Hersteller empfohlenen Verarbeitungsbedingungen.
- Berücksichtigen Sie die erwartete Schrumpfung und die Maßanforderungen.
- Prüfen Sie das gewünschte Oberflächenbild der Helmschale.
- Passen Sie das Material an die vorgesehene Produktionsmenge und Anwendung an.
Wie wirken sich Präzision und Haltbarkeit auf die Produktion aus?
Eine Helmform wird wiederholt mechanischer Bewegung, Einspritzdruck, Temperaturschwankungen und Auswurfkräften ausgesetzt. Im Laufe der Zeit können eine unzureichende Materialauswahl oder eine unzureichende Bearbeitungsgenauigkeit zu erhöhtem Verschleiß und Maßabweichungen führen.
Galaxis erfüllt diese Anforderungen durch präzise CNC-Bearbeitung, mehrstufiges Hohlraumpolieren, Probeeinspritzung, Maßprüfung und Entformungstests. Diese Schritte schaffen einen Qualitätskontrollkreislauf zwischen der Formenherstellung und der Produktionsbereitschaft.
Die angegebene theoretische Lebensdauer von 300.000–500.000 Schuss ist insbesondere für Hersteller relevant, die eine nachhaltige Produktion planen. Die tatsächliche Lebensdauer der Form hängt von Faktoren wie Material, Verarbeitungsbedingungen, Wartung, Maschinenbetrieb und Produktionsumgebung ab. Daher sollten Lebensdauerangaben eher als technische Ziele und nicht als allgemeine Garantie betrachtet werden.
Wie wird die Form hergestellt und getestet?
Präzisionswerkzeuge erfordern einen kontrollierten Herstellungsprozess, da kleine Maßabweichungen in der Kavität bei jedem Formteil reproduziert werden können. Ein typischer Produktionsablauf umfasst die folgenden Phasen:
- Produkt- und DFM-Bewertung:Das Helm-CAD-Modell und die Materialanforderungen werden vor der Bearbeitung bewertet.
- Hohlraumtechnik:Die Hohlraumstruktur und die kritischen Abmessungen werden gemäß dem genehmigten Design festgelegt.
- CNC-Bearbeitung:Durch hochpräzise Bearbeitung entstehen der primäre Hohlraum und die Formkomponenten.
- Erodieren und Endbearbeitung:Komplexe oder detaillierte Bereiche können zusätzlichen Bearbeitungs- und Endbearbeitungsprozessen unterzogen werden.
- Polieren:Die Hohlraumoberfläche wird auf das gewünschte Finish veredelt.
- Formmontage:Kavität, Formbasis, Auswurfkomponenten und andere Systeme werden zusammengebaut.
- Probeinjektion:Die Form wird mit dem vorgesehenen Produktionsmaterial getestet.
- Inspektion:Musterabmessungen und Entformungsleistung werden vor der Auslieferung überprüft.
Dieser Ansatz ist für OEM-Käufer wichtig, da die Form zur Integration in den beabsichtigten Produktionsprozess bereit sein sollte und nach der Installation keine umfangreichen Korrekturarbeiten erforderlich sind.
Was sollten Käufer vor der Bestellung prüfen?
Die Auswahl eines Lieferanten für Helmformen umfasst mehr als nur den Vergleich des ursprünglichen Werkzeugangebots. Beschaffungsteams sollten die technischen Spezifikationen und den Qualitätskontrollprozess gemeinsam bewerten.
| Käuferkontrollpunkt | Warum es wichtig ist |
|---|---|
| Materialverträglichkeit | Stellt sicher, dass die Form auf das vorgesehene Harz abgestimmt ist |
| Hohlraumstahl | Beeinflusst Verschleißfestigkeit und Dimensionsstabilität |
| Oberflächenbeschaffenheit | Beeinflusst das Aussehen und die Verarbeitungsqualität geformter Schalen |
| Lebensdauerziel | Hilft bei der Schätzung der langfristigen Werkzeugauslastung |
| Probeformen | Bestätigt die praktische Produktionsleistung vor dem Versand |
| Maßprüfung | Überprüft die fertige Form anhand genehmigter Anforderungen |
| After-Sales-Unterstützung | Hilft bei der Verwaltung von Wartungs- und zukünftigen Werkzeuganforderungen |
Käufer können auch die umfassenderen Formenlösungen für Polizeiausrüstung von Galaxy prüfen, wenn ein Projekt mehrere Schutzausrüstungskomponenten und nicht nur eine Helmschale umfasst.
Wo kann die Form angewendet werden?
Die Form ist in erster Linie für die Massenproduktion von Außenschalen für Schutzhelme gedacht. Es kann für Hersteller in Betracht gezogen werden, die Schutzausrüstung für Sicherheits- und professionelle Anwendungen herstellen.
- Herstellung von Schutzhelmen
- Herstellung von Sicherheitsausrüstung
- OEM-Projekte für Schutzausrüstung
- Individuelle Helmschalenentwicklung
- Serienspritzproduktion von PC- oder PC+ABS-Schalen
Für Projekte, die zusätzliche Schutzausrüstungswerkzeuge erfordern, können Hersteller auch verwandte Lösungen wie eine Anti-Riot-Helmform oder andere spezielle Formkonfigurationen für Polizeiausrüstung prüfen.
Häufig gestellte Fragen
Welche Materialien kann dieser Helm im Spritzgussverfahren verarbeiten?
Die Form ist so konzipiert, dass sie mit PC- und PC+ABS-Rohstoffen kompatibel ist. Die endgültige Materialqualität sollte während der Konstruktionsphase bestätigt werden, damit Verarbeitungs- und Formparameter angemessen aufeinander abgestimmt werden können.
Wie ist die Hohlraumstruktur?
Die Form verwendet eine integrierte konkave Einlagestruktur mit einem Hohlraum, die speziell für die Herstellung der Außenschale von Schutzhelmen entwickelt wurde.
Welcher Stahl wird für den Formhohlraum verwendet?
Der Hohlraum besteht aus vorgehärtetem Formstahl P20 und 718H, während die Formbasis aus 45#-Kohlenstoffstahl besteht.
Welche Oberflächenbeschaffenheit hat die Kavität?
Der Hohlraum wird in mehreren Schritten poliert, um einen Feinpolierstandard von Ra 0,8 zu erreichen und glatte und saubere geformte Schalenoberflächen zu gewährleisten.
Wie lange ist die Form verwendbar?
Die angegebene theoretische Lebensdauer beträgt ca. 300.000–500.000 Schuss. Die tatsächliche Lebensdauer hängt von der Harzsorte, den Verarbeitungsbedingungen, der Wartung, dem Maschinenbetrieb und anderen Produktionsfaktoren ab.
Wird die Form vor der Lieferung getestet?
Ja. Jede Form wird vor der Auslieferung einer Probeeinspritzung, einer Maßprüfung und einer Prüfung auf Glätte beim Entformen unterzogen, um die Produktionsbereitschaft zu überprüfen.
Erhalten Sie eine maßgeschneiderte Formlösung
Die Auswahl der richtigen Werkzeugkonfiguration zu Beginn eines Helmprojekts kann Produktionsrisiken reduzieren und einen stabileren Weg vom CAD-Design zur Massenproduktion ermöglichen. Galaxy kombiniert Präzisionsformbearbeitung, Materialkompatibilität, Hohlraumbearbeitung, Probeeinspritzung und Inspektion, um Hersteller bei der Entwicklung von PC- und PC+ABS-Schutzhelmschalen zu unterstützen.
Wenn Sie ein neues Helmprojekt planen, ein vorhandenes Werkzeug ersetzen oder eine maßgeschneiderte Schale entwickeln möchten,Kontaktieren Sie unsmit Ihrer CAD-Zeichnung, Materialspezifikation, Produktionsmenge und Maschineninformationen. Galaxy kann Ihre Anforderungen überprüfen und eine geeignete Formkonfiguration, technische Lösung und ein Angebot für Ihr Projekt bereitstellen.
